Как правильно выполнить замеры болта?

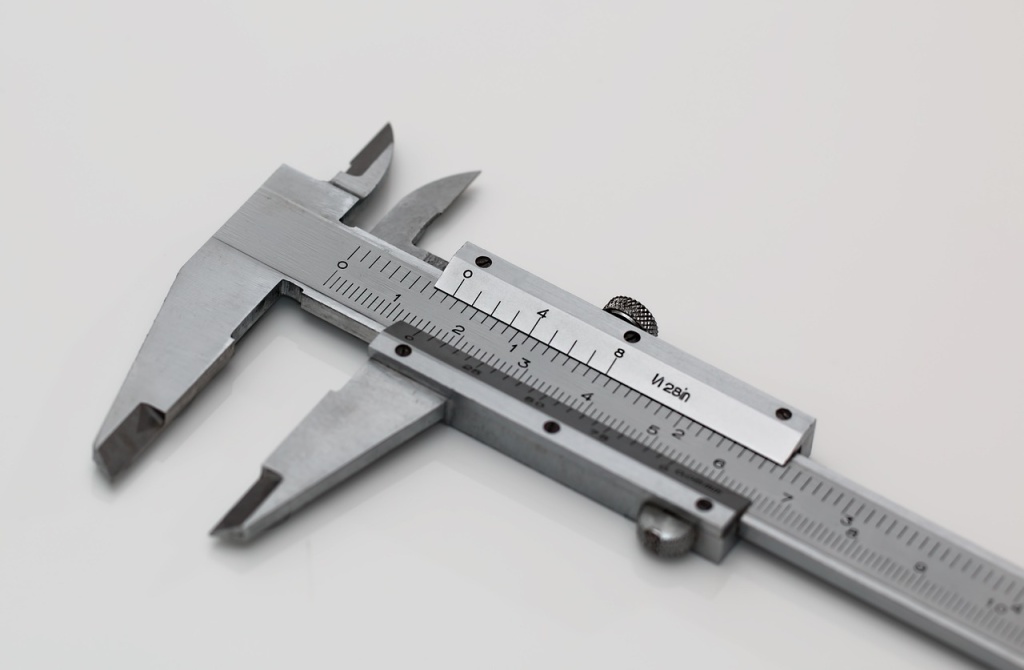

При использовании современных метрических болтов вам не придется самостоятельно проводить измерения. Большинство производителей предоставляют большое количество информации как на упаковке, так и на отдельных болтах, что облегчает выбор правильного размера. Однако если маркировка нечитаема или отсутствует, то вам придется проводить измерения самостоятельно. Основными размерами любого болта являются его длина, диаметр и шаг резьбы, а также размер под головкой, который необходим для подбора совместимых инструментов или оборудования. Для измерения последней величины используйте штангенциркуль, чтобы определить расстояние между двумя параллельными сторонами шестигранной головки — в соответствии с нормами ГОСТ. Этот диапазон достаточно точен, чтобы при измерении было невозможно ошибиться.

Для определения длины болта необходимо измерить ее с помощью линейки, штангенциркуля или микрометра от головки болта до конца его фаски. Этот метод применим для болтов, соответствующих определенным стандартам, таким как ГОСТ 7805−70, 7798−70, 15589−70 и 10602−94. Для изделий с уменьшенной опорной поверхностью или метизов с головкой, соответствующих ГОСТ 7811−70, 7795−70 и 15590−70 соответственно, следует применять этот же метод. Кроме того, высокопрочные болты по ГОСТ 22353−77 и высокопрочный крепеж с увеличенной головкой по ГОСТ Р 52644−2006 также требуют измерения линейкой или штангенциркулем. Для болтов, имеющих специальную шестигранную опорную поверхность, предназначенную для использования с отверстиями под развертку по ГОСТ 7817−80, измерения следует проводить от головки до конца цилиндрической части. Для обеспечения точности измерений в отраслях, где это требуется, при определении диаметра наружной резьбы следует использовать набор калибров-измерителей «проходных» (pr — ne).

Определить шаг резьбы можно с помощью штангенциркуля, измерив расстояние между двумя соседними витками. Однако такой подход не подходит для мелких метизов и должен использоваться только при работе с крупной резьбой. Для измерения мелких предметов необходимо измерить длину 10 витков, а затем разделить это число на десять. После получения результатов измерения рекомендуется сверить их с таблицей эталонных резьб в том случае, если результат не отображается ни в одной таблице. Если это произошло, то, скорее всего, при измерении произошла ошибка или, возможно, вместо дюймовой резьбы была использована дюймовая. При работе с болтами, имеющими дюймовую резьбу, их шаг может быть рассчитан аналогичным образом, где необходимо рассчитать количество оборотов на дюйм, что соответствует 25,4 мм.
